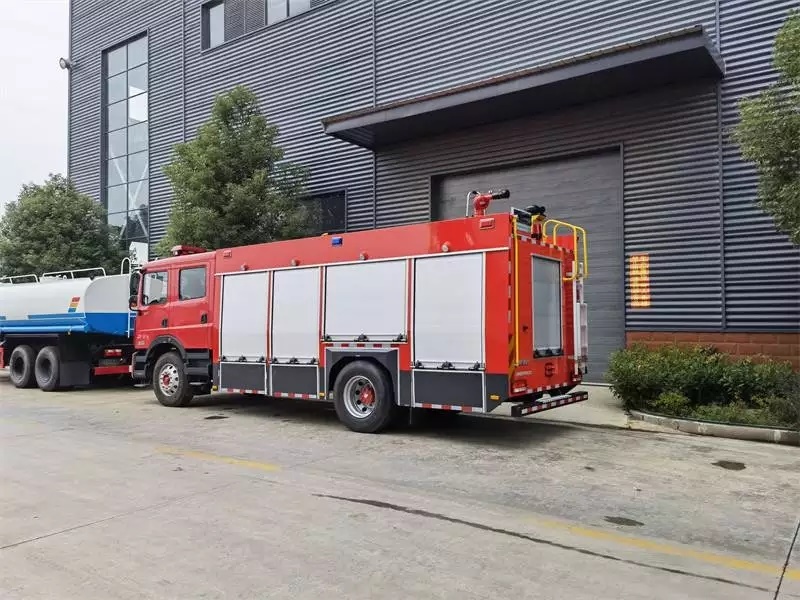

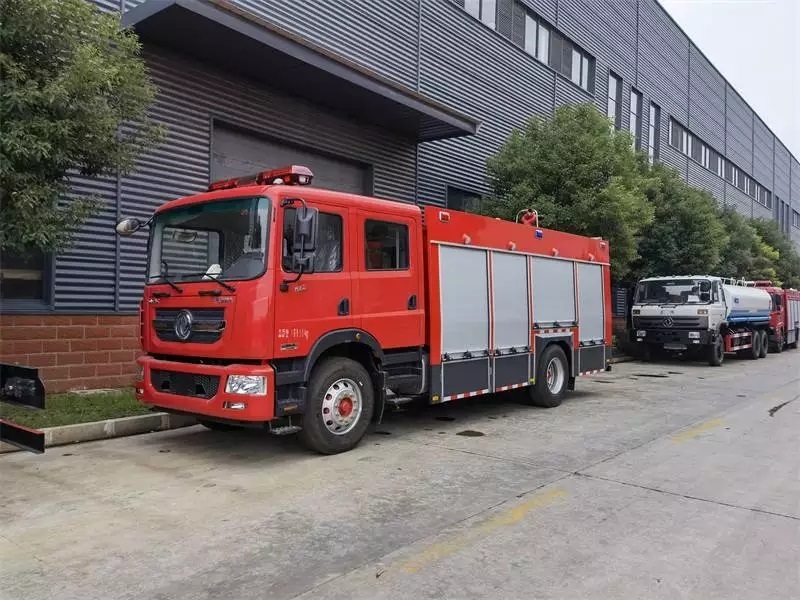

東風大多利卡7噸水罐消防車

東風大多利卡7噸水罐消防車

所屬型號：EQ1185DJ9CDF

超長質保專業團隊全程監督合作共贏

產品列表

車型詳情

東風大多利卡7噸水罐消防車詳細配置

東風大多利卡7噸水罐消防車整車型號:JDF5171GXFPM70-E6型消防車采用東風EQ1185DJ9CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐3+3人,該車為內藏罐結構，車身兩側為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水7000kg，裝備了上海茸申消防設備有限公司生產CB10/40-XZ型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PL32型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。

  1. 整車主要參數

外廓尺寸

8400×2520×3520mm

最大總質量

16800kg

載液量

水罐車載水6765kg

最高車速

90km/h

消防泵額定流量

40L/s  1.0MPa

消防炮額定流量

水罐車：40L/s  1.0MPa

消防炮射程

水罐車：≥50m

比功率

169/16.8=10.1

接近角/離去角

19°/12°

 底盤

1、底盤主要參數

型號

EQ1185DJ9CDF


制造商

東風汽車股份有限公司

發動機額定功率

169kw

發動機排量

6200ml

發動機排放標準

GB3847-2005,GB17691-2018國Ⅵ

驅動形式

4×2

軸距

4700mm

最大允許總重

16800g

最小轉彎半徑

≤19m

變速箱

手動

2、乘員室

結構

平頭、四門，原裝雙排


司乘人員數

3+3人

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、 警報器；

2、 取力器控制開關及指示燈；

3、 附加電源開關；



  1. 上裝結構及性能參數

總體布置

整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，兩側為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。


  1. 器材箱和泵室

結構

主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接）


器材箱

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具

泵房

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材

保溫位置：

爬梯及上車拉手

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。


2、水罐

容量

6765kg（SG70）


材質

優質碳鋼，厚度底板5mm，側板4mm，頂板3mm

罐體固定

與底盤車架彈性連接

罐體設置

人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置

溢流口：設DN65溢流口1個

放余水口：設1個DN40水罐放余水口，配球閥

注水口：在水罐左右兩側各接1只DN65接口

進出水口：設1個水罐到水泵進水管，DN125閥門，可氣動（選裝）、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動（選裝）、手動控制



四、水系統

1、水泵

型號

CB10/40型常壓車用消防泵


形式

常壓離心式

額定流量

40L/s @1.0MPa

出口額定壓力

1.0MPa

最大吸深

7m

引水裝置

自帶滑片泵

引水時間

最大吸深時≤50s

  1. 管路系統

管道材質

優質無縫鋼管


吸水管路

泵房兩側設2個DN125吸水口

注水管路

水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路

出水管路

泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋

冷卻水管路

配有冷卻取力器的冷卻水管路及控制閥

五、滅火裝置

1、車載水炮

型號

PS40


制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

40L/S

射程

≥50m


六、消防控制系統

控制面板主要包括駕駛室控制和泵室控制兩部分

駕駛室內控制

水泵脫掛檔、警燈警報、照明及信號裝置控制等


泵室內控制

上裝總電源開關、參數顯示、狀態顯示

七、電氣設備

附加電氣

設獨立電路


輔助照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅、藍兩色頻閃燈

警示裝置

長排全紅警燈，安裝在駕駛室頂部

警報器，其控制盒在駕駛員前下方

火場照明

上裝后部安裝35W消防探照燈1個



八、表面處理

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

九、隨車消防器材的布置和配備

1、器材布置

1

按照消防實戰需要，根據消防操作程序，就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目，多人操作，互不干涉。

2、器材配備（標配）

1

吸水管

125×4米

2

根

螺紋式

2

濾水器

FLF125

1

件

螺紋式

3

分水器

FII80/65×3-1.6

1

件

內扣式

4

集水器

JII125/65×2-1.0

1

件

內扣式

5

水帶

13-65-20

6

盤

低壓；內扣式

6

水帶

13-80-20

6

盤

低壓；內扣式

7

異徑接口

KJ65/80

2

件

內扣式

8

水帶包布

DT-SB

4

件


9

水帶掛鉤


4

件


10

地上消火栓扳手

QT-DS1；長400

1

件


11

地下消火栓扳手

長860

1

件


12

吸水管扳手

FS100

2

件


13

直流開關水槍

QZG3.5/7.5；65

1

支

低壓；內扣式

14

直流開花水槍

QZK3.5/7.5；65

1

支

低壓；內扣式

15

泡沫槍

PQ4/0.7Z

1

支


16

泡沫外吸液管

40*2700

1

件


17

消防桶


1

個


18

滅火器

3kg

1

具


19

消防腰斧

長390 ；GF-285

1

件


20

橡皮錘


1

件


21

可充電式手提照明燈


1

件
